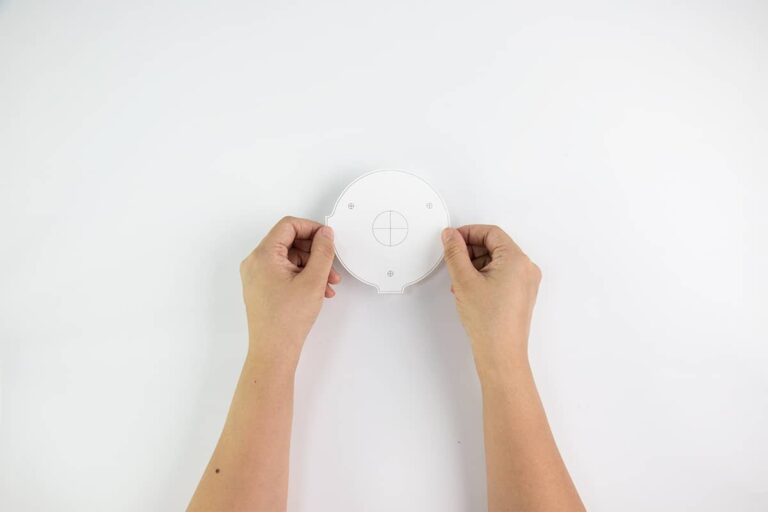

Steg 1: Med i koblingsboksene du kjøper hos oss følger det med en monteringsmal. Fest monteringsmalen der du tenker å montere kameraet.
Steg 2: Bruk en drill for å lage hull til festeskruene – plasseringen av hullene er markert tydelig på monteringsmalen.

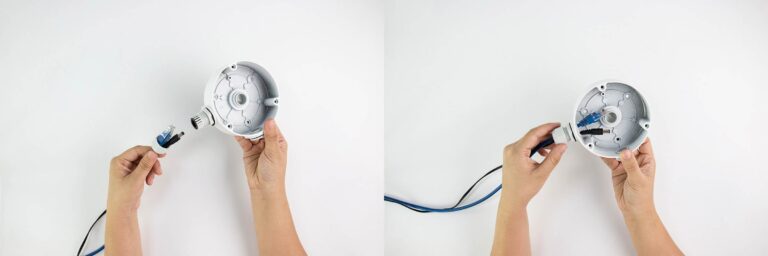

Steg 3: Tre nettverkskabel og eventuell strømkabel gjennom inngangen på siden av koblingsboksen.

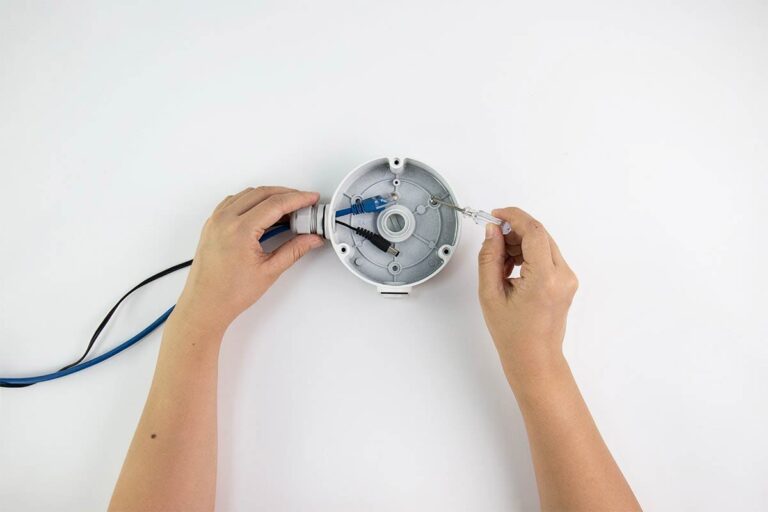

Steg 4: Fest koblingsboksen til vegg/tak med skruene som følger med.

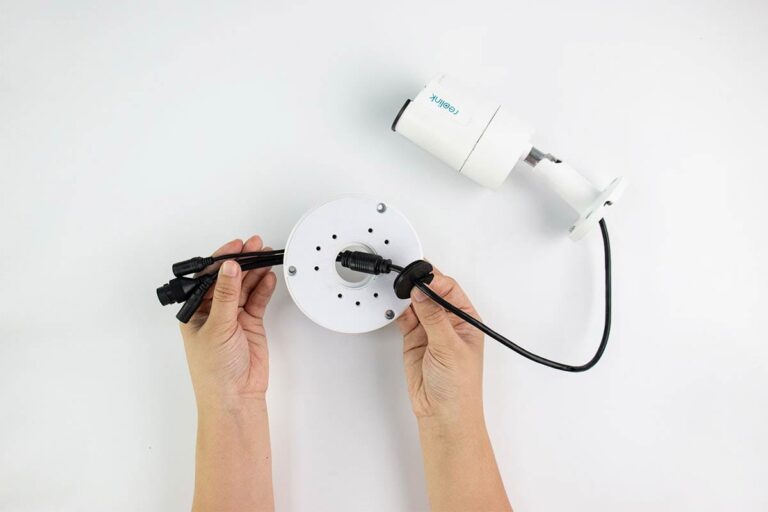

Steg 5: Tre kabel-endene fra kameraet gjennom den vanntette åpningen i dekselet som skal dekke koblingsboksen.

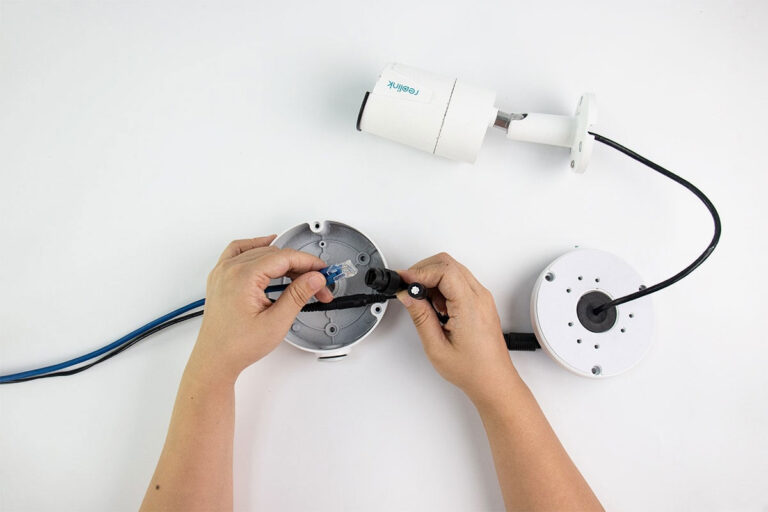

Steg 6: Plugg sammen nettverkskabel og eventuelt strømkabel hvis du benytter det.

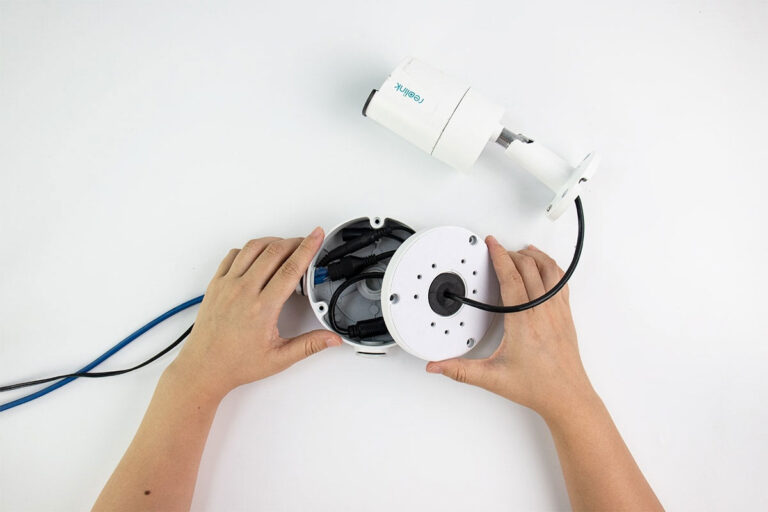

Steg 7: Samle kablene og plassèr dem inne i selve koblingsboksen.
Steg 8: Lukk koblingsboksen og skru fast toppdekselet med skruene som følger med. Sjekk at lokket sitter riktig slik at koblingsboksen er helt vanntett.

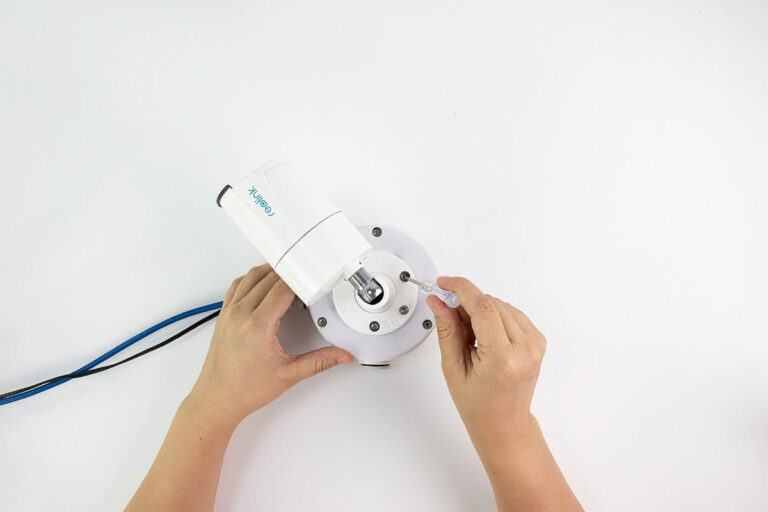

Steg 9: Fest kameraet til koblingsboksen med skruene som følger med kameraet. Reolink koblingsbokser er utviklet spesielt til Reolink kameraer, så du vil finne ferdige skruehull i koblingsboksen tilpasset kameraet.
OBS: For de fleste domekameraer, f.eks. RLC-420 må du først feste domekameraets monteringsbase til koblingsboksen først. Se bilde under.
Ofte stilte spørsmål om bruk av koblingsboks
Hva er fordelene med koblingsboks, og hvorfor bør jeg bruke det?
Først og fremst er bruk av koblingsboks så å si kun relatert til utendørs montering av videoovervåkning. For all del, bruk gjerne koblingsbokser også innendørs for en enklere og kanskje penere innstallasjon – men det er i hovedsak beskyttelse mot vann vi ønsker å oppnå ved å bruke en koblingsboks.
Det å få en helt vanntett innstallasjon av et utendørs overvåkningskamera kan være vrient. Vann har en helt egen evne til å finne vei til kabelpunkter osv. Når dette skjer er det stor sannsynlighet for tekniske problemer. Ved å bruke en koblingsboks pakker du rett og slett punktene hvor kablene møtes inn i en vanntett kapsling.
Den andre fordelen er at det er praktisk. Når du monterer et overvåkningskamera som har kabel-ender må du nesten ha et sted å gjøre av disse. Noen lager putter kablene inn i hullet hvor kabelen kommer ut, mens andre gjemmer de andre steder. Med en koblingsboks har du enkelt og greit et sted å gjemme unna disse kabel-endene.
Derfor er bruk av koblingsboks praktisk!
Må jeg bruke en koblingsboks fra Reolink når jeg setter opp et Reolink overvåkningskamera?
Nei, det må du ikke.
Du kan også kjøpe en helt enkel og rimelig koblingsboks fra din nærmeste elektro-forhandler å sette ved siden av kameraet. Flere elektro forhandlere har flere typer som gjerne er små og rimelige koblingsbokser.
Fordelen med koblingsboksene fra Reolink er at de er spesiallaget for Reolink sine kameraer. Dvs. at koblingsboksen har ferdige hull tilpasset kameraets festepunkter. På den måten kan du montere kameraet direkte på koblingsboksen, og slipper å ha en egen koblingsboks ved siden av kameraet.
Så etter vår mening er det verdt noen ekstra kroner.
Jeg har tenkt til å montere mitt Reolink kamera utendørs, men under tak. Trenger jeg da koblingsboks?
I utgangspunktet nei.
Det er veldig lurt at du får kameraet under tak, fordelene med det er mange. Ikke minst slipper du å måtte fjerne snø, vanndråper osv. fra kameralinsen – men behovet for en koblingsboks blir også betydelig mindre. Blir kameraet stående helt tørt unngår du dermed vann og fukt i kabelpunktene, og de vanntette kabel-beskytterne som følger med alle Reolink PoE kameraer vil med stor sannsynlighet være mer enn nok.
